Bagaimana Cara Menggunakan Alat MCBL + TGC untuk Mencatat Kualitas Semen?

ItuA-Satu MinyakAlat Pencatatan Ikatan Semen Memori, dikombinasikan denganNah Alat Temperatur, Gamma, dan CCL untuk pengukuran, merupakan solusi evaluasi kualitas penyemenan tingkat lanjut untuk kondisi sumur yang kompleks.

Fungsi inti-Pencitraan penyemenan semen 360-derajat dan pengukuran tiga-parameter dalam sekali proses, mencapai evaluasi kualitas penyemenan multi-dimensi dan menyeluruh.

Keuntungan inti-Cocok untuk kondisi sumur yang kompleks seperti sumur{0}}sudut tinggi/horizontal, sumur ini memiliki efisiensi logging yang tinggi, keamanan yang baik, dan biaya yang relatif rendah, serta menyediakan data evaluasi yang intuitif dan kuantitatif.

Mode Kerja Memori

Inilah intinya untuk menghadapi kondisi sumur yang kompleks, seperti sumur yang sangat menyimpang dan sumur horizontal. Alat ini dilengkapi modul memori internal, sehingga menghilangkan kebutuhan-transmisi data real-time melalui kabel. Selama logging, alat dialirkan ke-lubang bawah melalui pipa bor; secara otomatis memperoleh dan menyimpan data sesuai dengan-program yang telah ditentukan sebelumnya. Setelah operasi, alat diambil dan data diunduh. Pendekatan ini menghindari risiko kegagalan-sambungan basah dan meningkatkan efisiensi dan keselamatan operasional.

Evaluasi Alat Pencatatan Obligasi Semen

Prinsip Dasar–Delapan susunan transduser akustik dengan jarak yang sama secara azimuth pada alat tersebut, masing-masing menginterogasi sektor 45 derajat. Dengan mengukur tingkat atenuasi kedatangan casing, kualitas ikatan antara semen dan casing (antarmuka pertama) di sektor tersebut dapat diukur. Menggabungkan delapan kumpulan data sektor menghasilkan gambar ikatan semen melingkar 360 derajat-yang dibuka untuk visualisasi langsung saluran dan rongga, yang menunjukkan dengan tepat azimuth dan luasnya.

Keuntungan unik–Dibandingkan dengan logging CBL/VDL konvensional, pengukuran ini menghasilkan resolusi lateral yang tinggi (azimut), yang secara andal mendeteksi defisit semen lokal dan orientasinya, namun tetap kebal terhadap-sifat fluida lubang bor dan efek selubung semen tipis-.

Dibantu oleh Akuisisi Tiga-parameter Secara Bersamaan

Suhu Sumur–Mencatat suhu lubang bor untuk menentukan bagian atas kolom semen dan menganalisis anomali suhu yang dihasilkan oleh panas hidrasi semen.

Pencari Kerah Casing (CCL)–Merekam-sinyal kerah casing untuk menandai kedalaman logging secara tepat, mengikat setiap pengukuran ke posisi-lubang bawah sebenarnya.

Sinar Gamma Alami (GR)–Mengukur pembentukan radiasi gamma untuk identifikasi dan korelasi litologi, untuk mendukung interpretasi kualitas semen versus geologi.

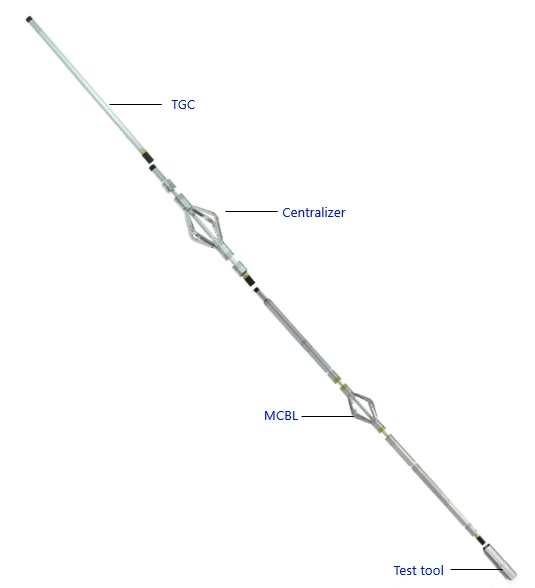

Kami biasanya merakit alat logging ke arah yang ditunjukkan pada diagram di bawah.

Di bagian bawah terdapat pemusat rol empat-lengan dengan adaptor, terpasang di atasnya adalah MCBL (Alat Pencatatan Ikatan Semen Memori)

TGC (Nah Alat Temperatur, Gamma, dan CCL) dihubungkan ke MCBL melalui sentralizer, dan akhirnya ditenagai oleh baterai atau adaptor kabel.

◆ Pengujian Pra-pencatatan log

Langkah 1:Hubungkan semua alat seperti yang ditunjukkan pada diagram.

Langkah 2:Pasang tabung baterai (atau catu daya kabel sambungan alat-inti ke 13 inti) di bagian atas rangkaian alat.

Langkah3:Amati apakah MCBL terus mengeluarkan 'da-da-da' suara.

Langkah 4:Amati lampu indikator di bagian bawah alat uji, biasanya berkedip bergantianmerahDanhijau.

◆ Contoh perangkat lunak pembacaan data logging

Langkah 1: Pasang alat pembacaan data Loggoing pada MCBL.

Langkah2: Hubungkan ke komputer Anda melalui alat pembacaan.

Langkah3: Buka perangkat lunak A-One Oil.

Langkah4: KlikCARI FTDI: USB.

Langkah5: pilihMCBL70C

Langkah6: klikSambungan Usb, Baca ID Flash, Daftar File Logberurutan.

Langkah7: Ubah nama file tanpa mengubah.datekstensi, lalu klikBaca file log.

Langkah 8: Ekspor data logging dan berikan ke teknisi interpretasi.

◆ Evaluasi integritas-semen dalam sumur geometri-kompleks–Sangat cocok untuk jenis sumur seperti sumur dengan deviasi tinggi, sumur horizontal, dan sumur-dengan jangkauan yang luas di mana pengoperasian kabel sulit dilakukan.

◆ Memecahkan masalah pekerjaan semen yang menantang–Mendeteksi dan menemukan saluran, rongga, dan lubang mikro secara akurat, memberikan masukan penting yang diperlukan untuk merencanakan tindakan perbaikan seperti pemerasan semen.

◆ Evaluasi terperinci atas interval kritis–Memberikan validasi{0}}resolusi tinggi terhadap isolasi zona di seluruh zona pembayaran, akuifer, dan bagian penghalang, yang menjadi referensi utama untuk keputusan stimulasi selanjutnya (misalnya, operasi rekahan).

◆ Evaluasi semen casing ganda-–Desain-frekuensi tinggi,-jarak pendek memungkinkan penyelidikan yang efektif terhadap ikatan semen-string bagian dalam.

ItuAlat Pencatatan Ikatan Semen Memoridan ituNah Alat Temperatur, Gamma, dan CCLteknologi pengukuran gabungan mewakili evaluasi kualitas penyemenan tingkat lanjut dalam kondisi sumur kompleks saat ini. Ini adalah solusi teknis yang efisien dan andal untuk mengatasi tantangan kualitas logging dalam penyemenan dalam kondisi sumur yang kompleks. Ini mengintegrasikan pemindaian keliling semen beresolusi tinggi, mode operasi berbasis penyimpanan yang nyaman, dan informasi penting seperti kedalaman, litologi, dan suhu, memberikan solusi yang lebih intuitif, terperinci, dan operasional.
